1. BLDC ( BrushLess Direct Current )
BLDC merupakan motor arus searah, artinya sebuah motor yang membutuhkan tegangan searah untuk menjalankannya. Pada umumnya motor jenis ini menggunakan sikat dan mengoperasikannya sangat mudah tinggal dihubungkan dengan sumber DC sehingga motor langsung bekerja. Dibandingkan dengan motor DC, BLDC memiliki biaya perawatan yang lebih rendah dan kecepatan yang lebih tinggi akibat tidak digunakannya brush.
Brushless DC Motor termasuk kedalam jenis motor sinkron. Artinya medan magnet yang dihasilkan oleh stator dan medan magnet yang dihasilkan oleh rotor berputar pada frekuensi yang sama. Motor BLDC tidak mengalami slip seperti yang terjadi pada motor induksi biasa. Motor jenis ini mempunyai magnet permanen pada bagian rotor dan elektromagnet pada bagian stator. Setelah itu, dengan menggunakan sebuah rangkaian sederhana (simple computer system), maka kita dapat merubah arus di elektromagnet ketika bagian rotornya berputar.
MACAM SERI MOTOR BLDC :
- BLDC Dinamo E Bike 250 Watt 36 Volt dan 350 Watt 48 Volt
- BLDC Dinamo Hi torsi 350 Watt 48 Volt
- BLDC Dinamo Hi Grade 800 watt 48 volt / 1000 watt 60 volt

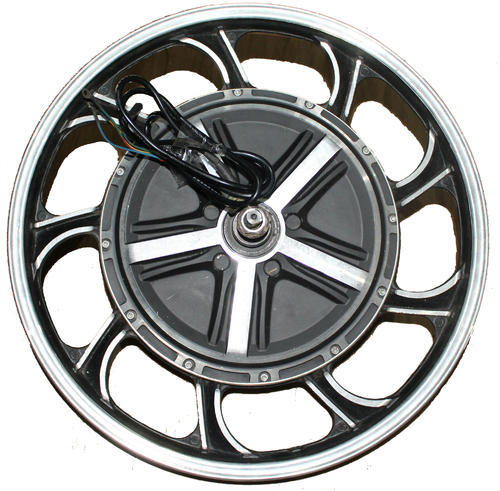

- BLDC Dinamo hub lebih dari 1000 watt
- BLDC Disc motor 800 - 1000 watt
2. Brushed DC ( Direct current )
2. Brushed DC ( Direct current )
Sebuah motor listrik mengubah energi listrik menjadi energi mekanik. Kebanyakan motor listrik beroperasi melalui interaksi medan magnet dan konduktor pembawa arus untuk menghasilkan kekuatan, meskipun motor elektrostatik menggunakan gaya elektrostatik. Proses sebaliknya, menghasilkan energi listrik dari energi mekanik, yang dilakukan oleh generator seperti alternator, atau dinamo. Banyak jenis motor listrik dapat dijalankan sebagai generator, dan sebaliknya.Motor listrik dan generator yang sering disebut sebagai mesin-mesin listrik.
Motor listrik DC (arus searah) merupakan salah satu dari motor DC. Mesin arus searah dapat berupa generator DC atau motor DC. Generator DC alat yang mengubah energi mekanik menjadi energi listrik DC. Motor DC alat yang mengubah energi listrik DC menjadi energi mekanik putaran. Sebuah motor DC dapat difungsikan sebagai generator atau sebaliknya generator DC dapat difungsikan sebagai motor DC.
Pada motor DC kumparan medan disebut stator (bagian yang tidak berputar) dan kumparan jangkar disebut rotor (bagian yang berputar). Jika tejadi putaran pada kumparan jangkar dalam pada medan magnet, maka akan timbul tagangan (GGL) yang berubah-ubah arah pada setiap setengah putaran, sehingga merupakan tegangan bolak-balik.
Bagian-bagian yang penting dari motor DC
1. Badan Mesin
Badan mesin ini berfungsi sebagai tempat mengalirnya fluks magnet yang dihasilkan kutub magnet, sehingga harus terbuat dari bahan ferromagnetik.Fungsi lainnnya adalah untuk meletakkan alat-alat tertentu dan mengelilingi bagian-bagian dari mesin, sehingga harus terbuat dari bahan yang benar-benar kuat, seperti dari besi tuang dan plat campuran baja.
2. Inti kutub magnet dan belitan penguat magnet
Inti kutub magnet dan belitan penguat magnet ini berfungsi untuk mengalirkan arus listrik agar dapat terjadi proses elektromagnetik. Adapun aliran fluks magnet dari kutub utara melalui celah udara yang melewati badan mesin.
3. Sikat-sikat
Sikat - sikat ini berfungsi sebagai jembatan bagi aliran arus jangkar dengan bebas, dan juga memegang peranan penting untuk terjadinya proses komutasi.
4. Komutator
Komutator ini berfungsi sebagai penyearah mekanik yang akan dipakai bersama-sama dengan sikat. Sikat-sikat ditempatkan sedemikian rupa sehingga komutasi terjadi pada saat sisi kumparan berbeda.
5. Jangkar
Jangkar dibuat dari bahan ferromagnetic dengan maksud agar kumparan jangkar terletak dalam daerah yang induksi magnetiknya besar, agar ggl induksi yang dihasilkan dapat bertambah besar.
6. Belitan jangkar
Belitan jangkar merupakan bagian yang terpenting pada mesin arus searah,
berfungsi untuk tempat timbulnya tenaga putar motor.
